Прокладка коммуникаций без вскрытия дороги, ландшафта и траншей
ТРАЕКТ выполняет горизонтально-направленное бурение для прокладки водопровода, канализации, газопровода, футляров и других коммуникаций. Собственная бригада и техника, расчёт стоимости по диаметру трубы до выезда на объект.
Один метод — разные виды коммуникаций
Технология ГНБ применяется для прокладки инженерных сетей практически любого назначения. Ниже — основные направления работы ТРАЕКТ.
ГНБ-прокол
Бестраншейная прокладка водопровода, газопровода, канализации и футляров. Диаметр 25–1200 мм, до 300 м за один прокол без промежуточных приямков.
Сварка трубопроводов
Стыковая и электромуфтовая сварка ПНД труб до 1200 мм. Сварка стальных трубопроводов.
Опрессовка, промывка и продувка
Испытание, промывка и продувка проложенных трубопроводов перед сдачей в эксплуатацию.
Врезка под давлением
Подключение без отключения потребителей — трубы из ПНД, стали, чугуна, асбеста, железобетона.
Колодцы и камеры
Монтаж колодцев и камер.
Обвязка трубопроводов
Монтаж запорной, регулирующей и предохранительной арматуры. Установка пожарных гидрантов. ГРПШ.
Поиск коммуникаций
Определение пересекаемых сетей трассоискателем и шурф коммуникаций.
Проектирование и сдача сетей
Разработка проектной документации, оформление исполнительной съёмки и сдача проложенных коммуникаций балансодержателю сети.
Как проходит бурение
Пилотное бурение
Буровая голова (пилот) с локационным зондом образует пилотную скважину между стартовым и приемным котлованами. Положение буровой головы контролируется и корректируется на протяжении всего прокола.
Расширение скважины
При обратной протяжке штанг, пилотная скважина расширяется риммером (расширителем) до диаметра превышающего диаметр прокладываемой трубы, с одновременной подачей бурового раствора.
Протяжка трубопровода
Трубопровод затягивается в скважину одновременно с расширением или в уже заранее расширенную скважину. Соединение протягиваемого трубопровода с расширителем происходит через цанговый захват (оголовок), серьги и вертлюг для исключения вращения трубопровода.
Сдача объекта
Испытание трубопровода, оформление исполнительной документации, сдача сети эксплуатирующей организации.
Работы могут проводиться в зимний период — буровой раствор готовится в закрытом фургоне, что позволяет избежать замерзания при отрицательных температурах.
Как проходит бурение на объекте — по шагам
Полная последовательность действий от выхода на трассу до протяжки трубопровода. Каждый пункт можно развернуть.
01 Разметка трассы и коммуникаций
Проходим трассу и определяем места пересечения с существующими коммуникациями, если они есть.
02 Разметка котлованов
Размечаем экскаватору места для разработки стартового и приёмного котлованов.
03 Нивелировка перепадов рельефа
При значительных перепадах рельефа нивелиром определяется превышение отметок между приёмным и стартовым котлованами.
04 Установка буровой машины
Буровая установка размещается за стартовым котлованом — так, чтобы буровая голова располагалась по линии прокола.
05 Подготовка бурового раствора
В подготовленном месте набираем воду в ёмкость, установленную в грузовом автомобиле. После заполнения ёмкость подключается к буровой установке гибким шлангом.
06 Настройка локационной системы
Настраивается локационная система DigiTrack — она состоит из зонда, приёмника и выносного дисплея. Зонд встроен в буровую голову и передаёт на поверхность угол наклона, глубину залегания, температуру, заряд батареи и поворот головы. Приёмник на поверхности принимает эти данные и определяет положение, направление и глубину буровой головы, а также служит ориентиром («мишенью») для бурения. По мере продвижения буровой головы приёмник переставляют на следующие 10–12 м, задавая новый ориентир — так до выхода в приёмный котлован.
07 Контроль бурения по мишеням
Выносной дисплей находится у рычагов управления установкой — оператор видит на нём уклон, глубину залегания, расстояние от приёмника до буровой головы, направление и другие параметры и по ним ведёт бурение на очередной ориентир. После его достижения локаторщик переставляет локатор, задавая новый ориентир.
08 Автоматическая подача штанг
Подача буровых штанг — в автоматическом режиме. На установке предусмотрена стационарная кассета штанг длиной до 6 м, а также автоматическая система их подачи, свинчивания и развинчивания.
09 Присоединение трубопровода
После выхода буровой головы в приёмный котлован к ней или к расширителю присоединяется протягиваемая труба.
10 Обратная протяжка
При протяжке штанги вытягиваются в обратном направлении, увлекая за собой трубу. Каждая вышедшая штанга автоматически откручивается и убирается в кассету. По завершении протяжки труба отрезается по месту.
11 Протяжка коммуникаций через футляр
Если внутри уже проложенного футляра нужно протянуть кабель, водопровод или другую коммуникацию — штанги пропускаются через футляр и при обратном ходе увлекают её за собой. Локация в этом случае не требуется: штанги проходят внутри футляра свободно.
Стоимость прокладки за погонный метр
Ориентировочная стоимость для грунтов I–II категории, полиэтиленовые трубы. Указана без стоимости трубы, разработки котлованов и вывоза грунта. Точная цена определяется после выезда специалиста на объект.
| Диаметр, мм | Стоимость 1 п.м, руб. | Примечание |
|---|---|---|
| от 25 | 800 – 1 800 | минимальный диаметр |
| 110 | 1 500 – 2 200 | — |
| 160 | 1 500 – 4 000 | наиболее распространённый |
| 225 | 2 300 – 6 000 | — |
| 315 – 355 | 2 800 – 7 000 | — |
| 400 | 3 300 – 10 000 | — |
| 500 – 560 | 5 000 – 12 000 | — |
| 600 – 630 | 7 000 – 16 000 | — |
| 710 – 800 | 12 000 – 23 000 | — |
| 800 – 1200 | 18 000 – 32 000 | максимальный диаметр |
ГНБ — от 80 000 руб.
Мини прокольная установка — от 40 000 руб.
Сварка ПНД — от 20 000 руб.
Диаметр и материал трубы, длина прокола, категория грунта, количество труб в одной скважине, доступность площадки.
Цены носят справочный характер и не являются публичной офертой. Итоговая стоимость фиксируется в договоре после осмотра объекта.
Оценить стоимость работ
Укажите параметры прокола, чтобы получить ориентировочный диапазон стоимости. Расчёт не заменяет выезд специалиста и не является офертой.

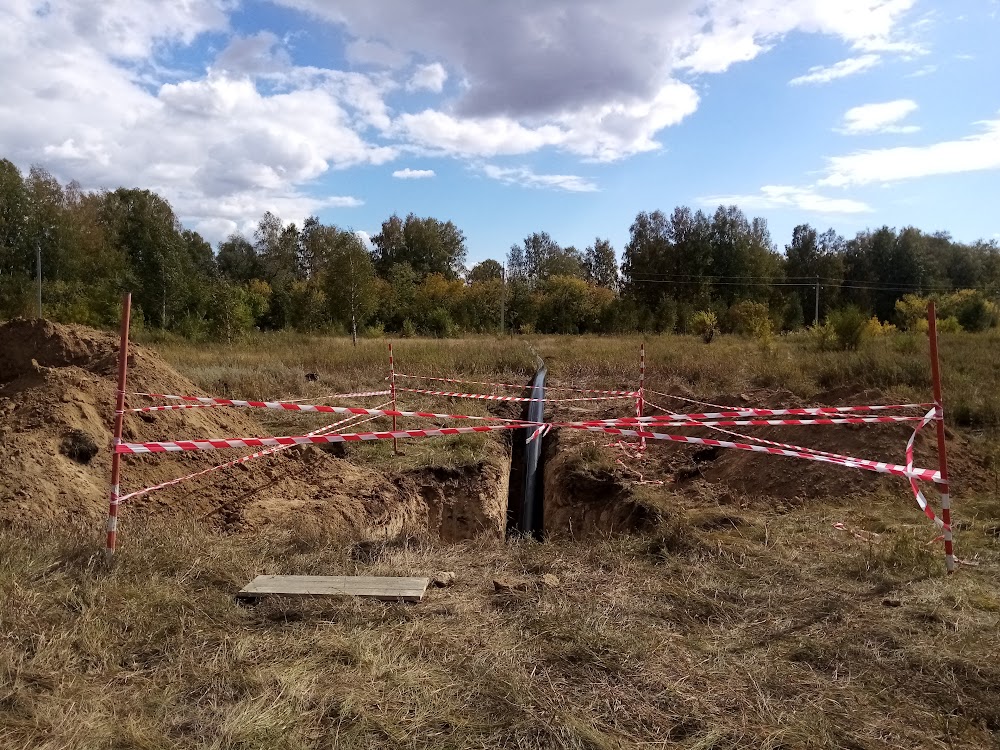

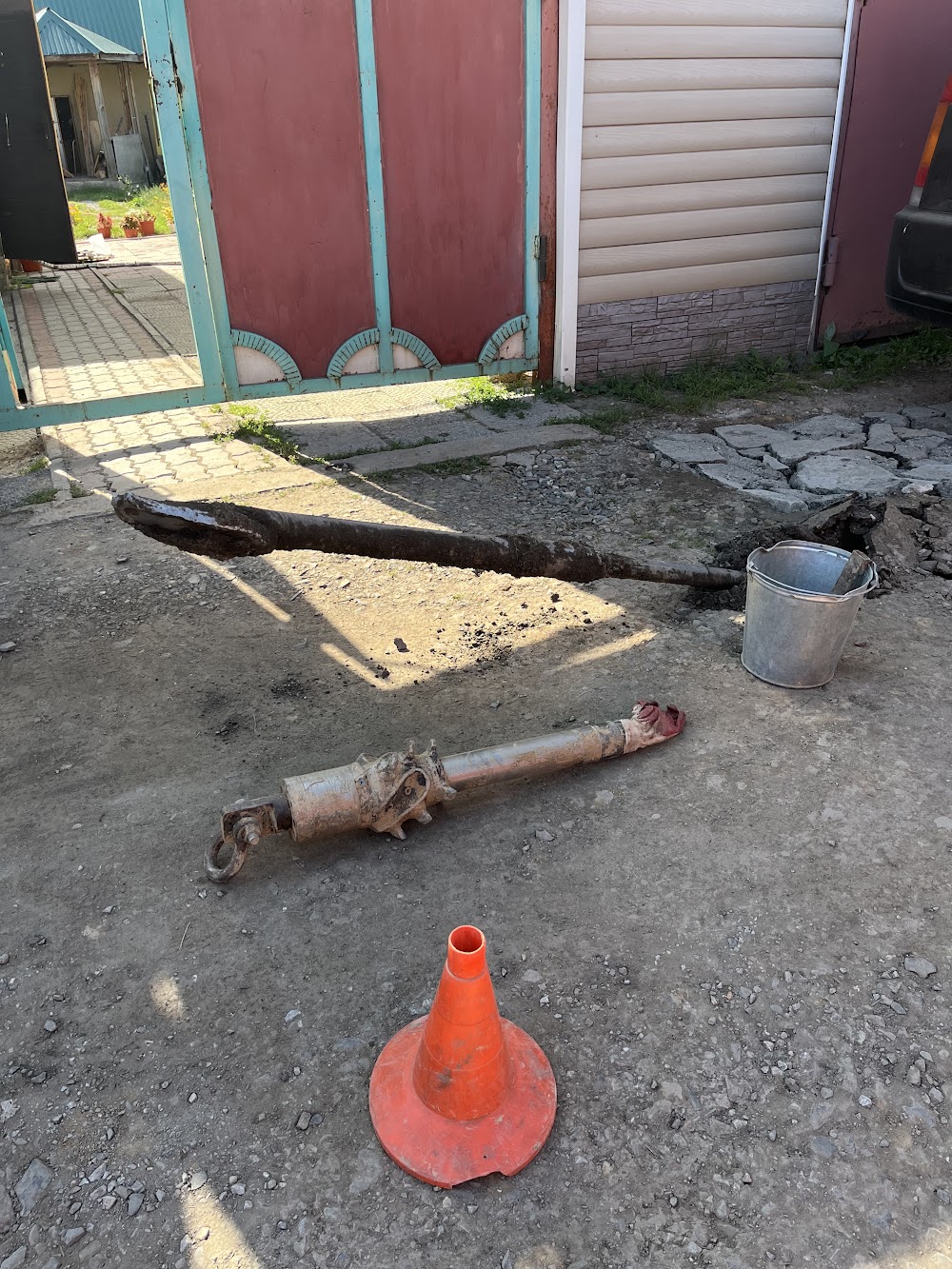

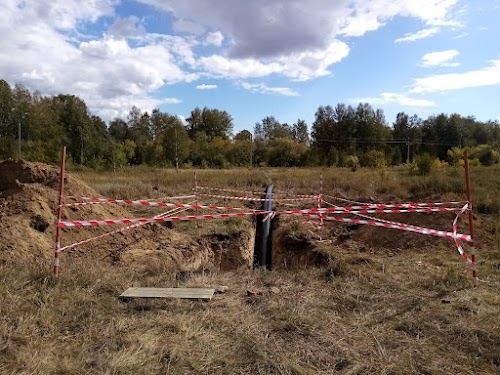

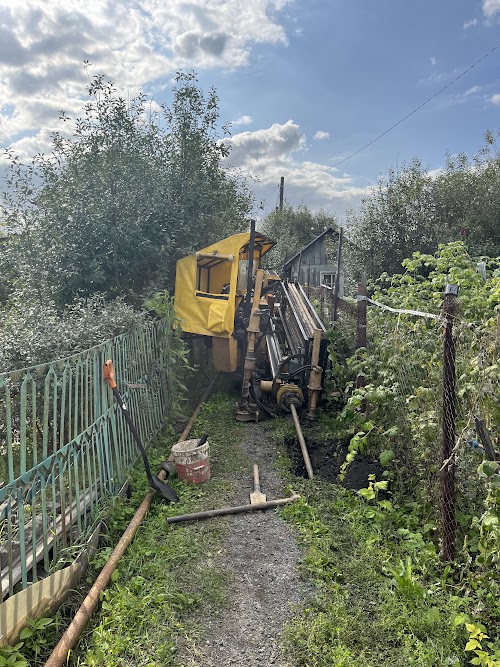

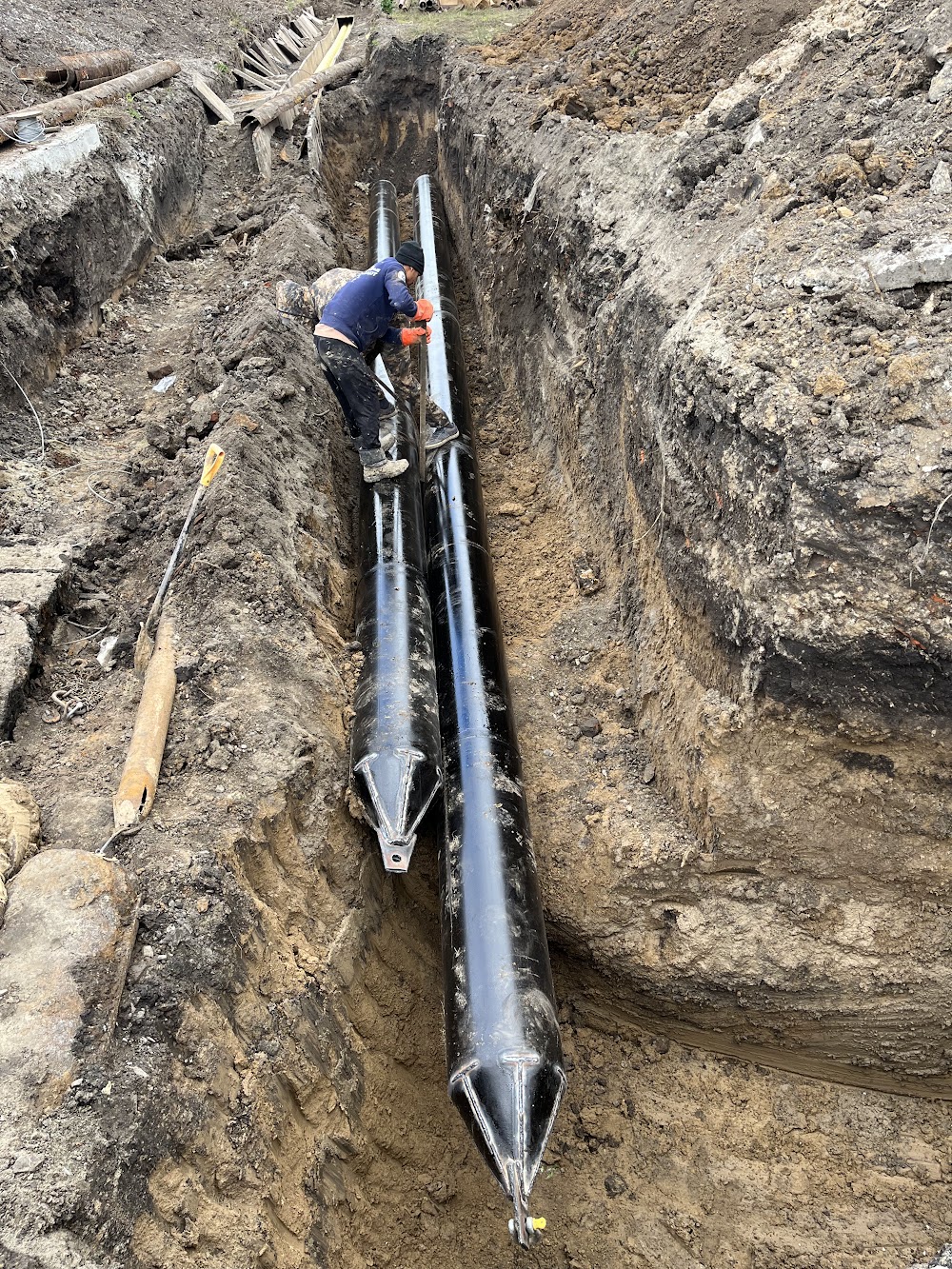

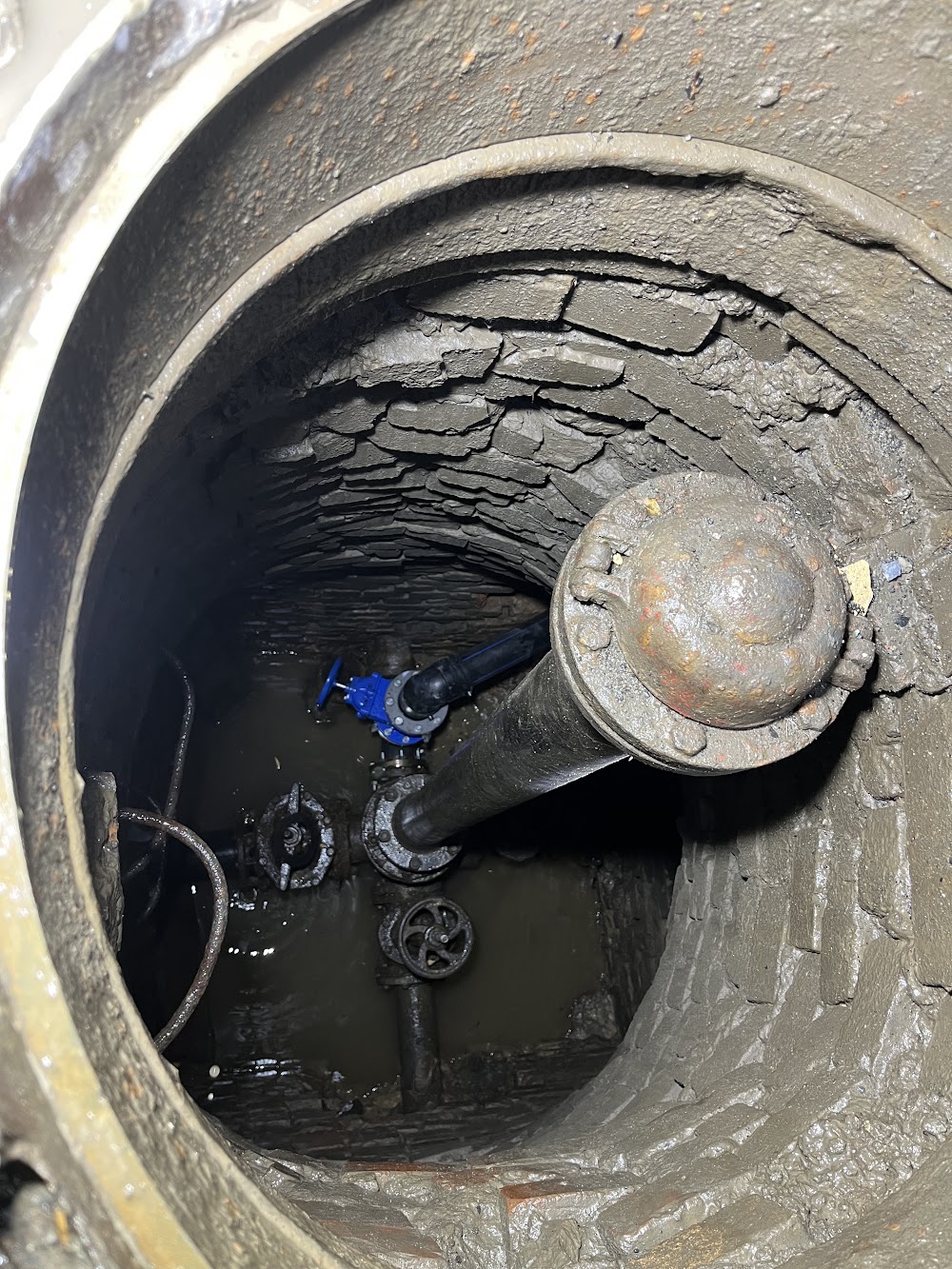

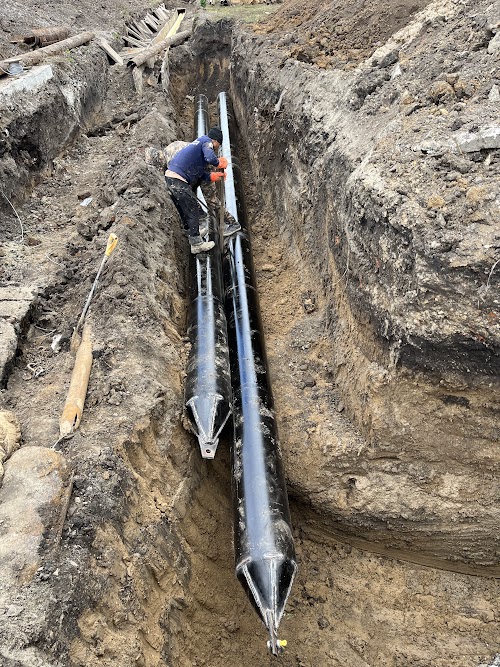

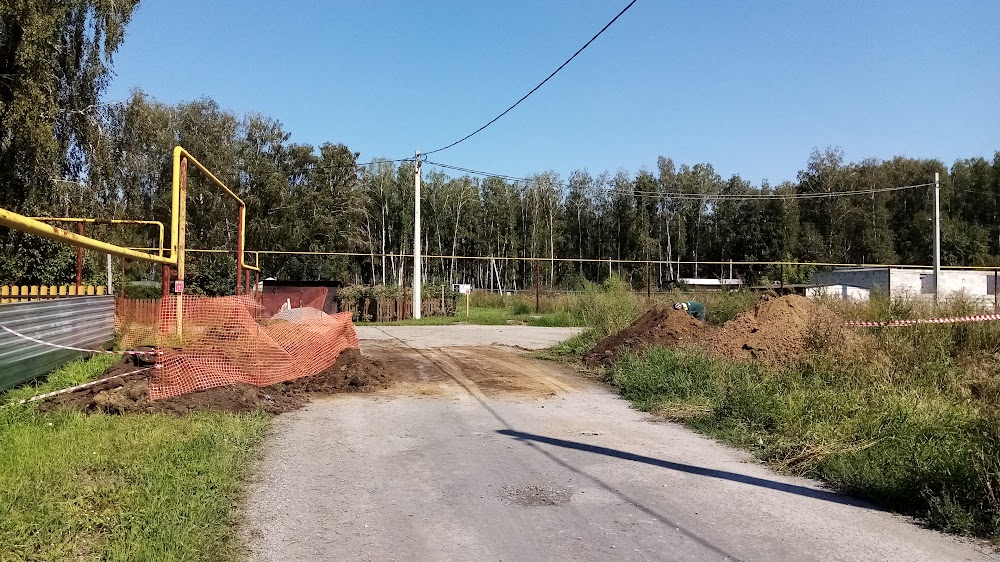

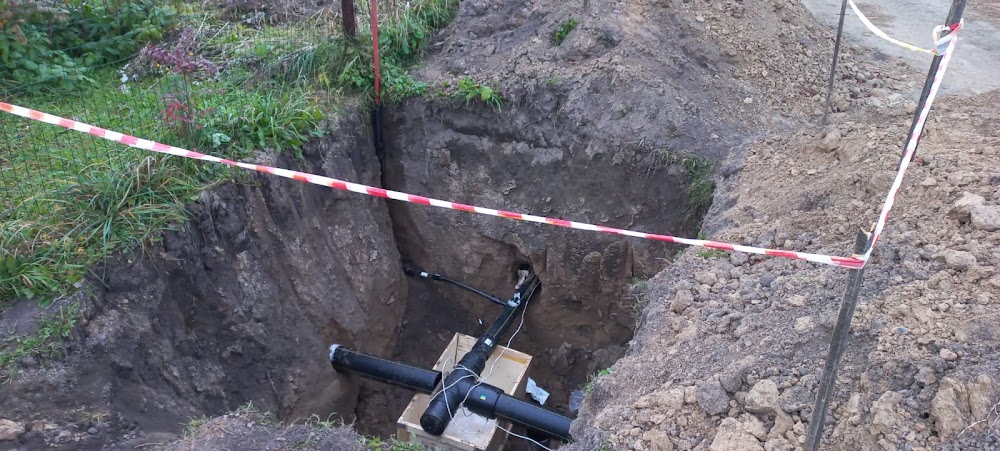

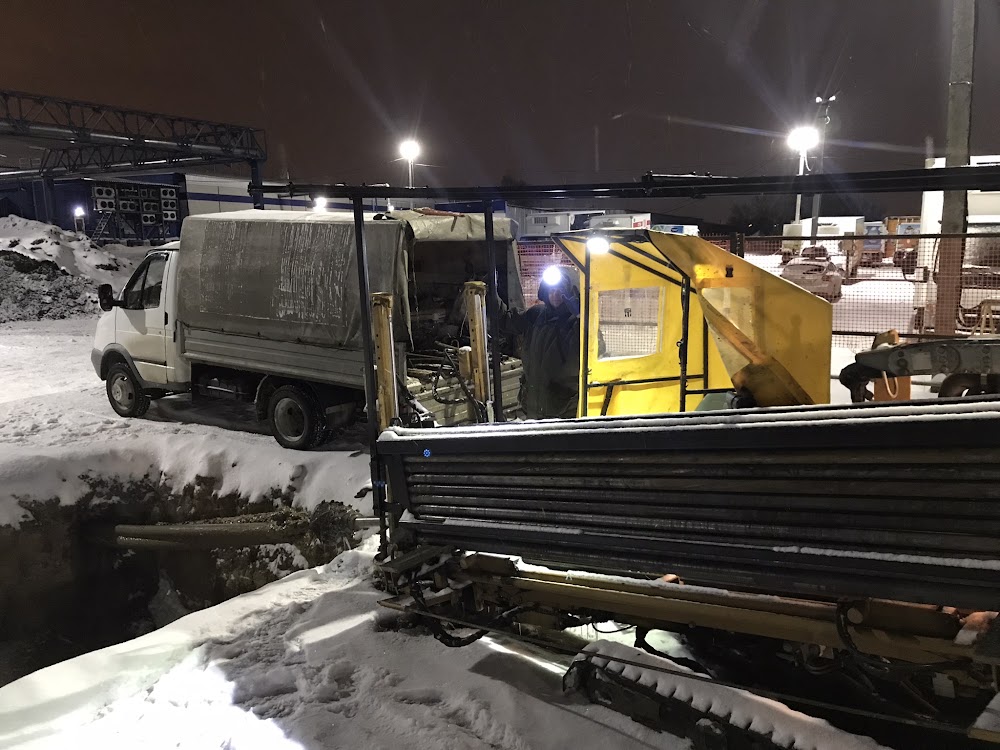

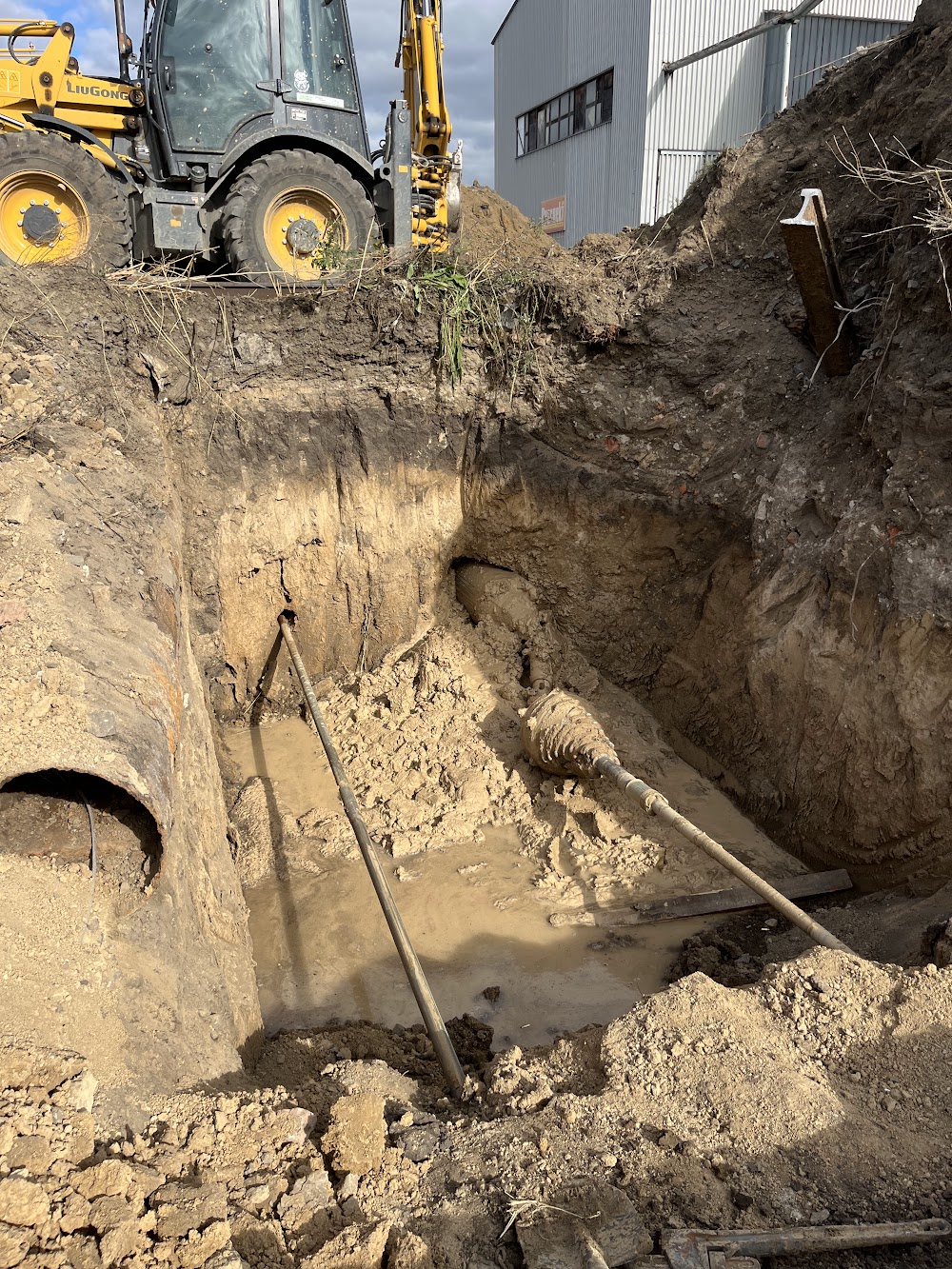

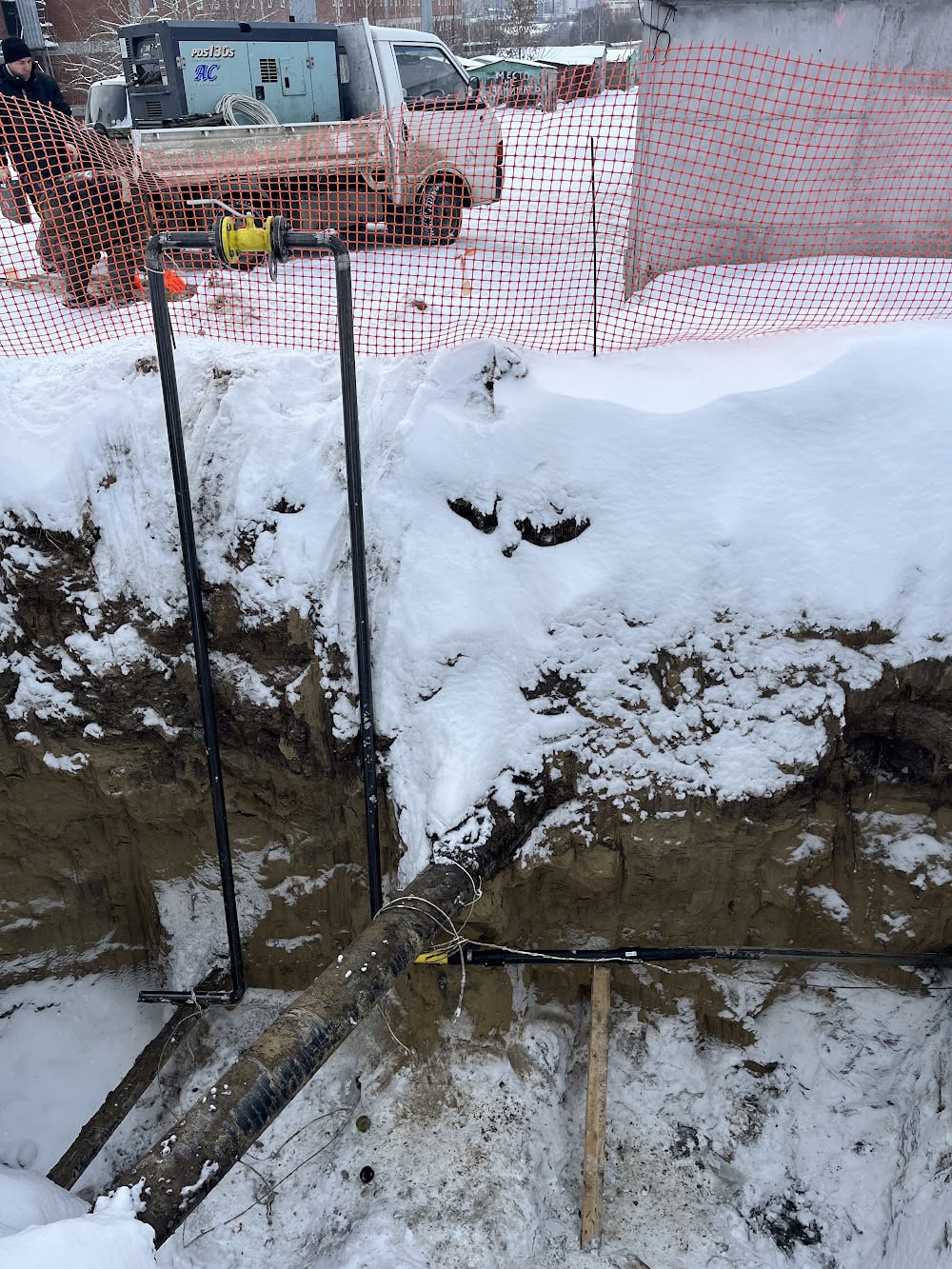

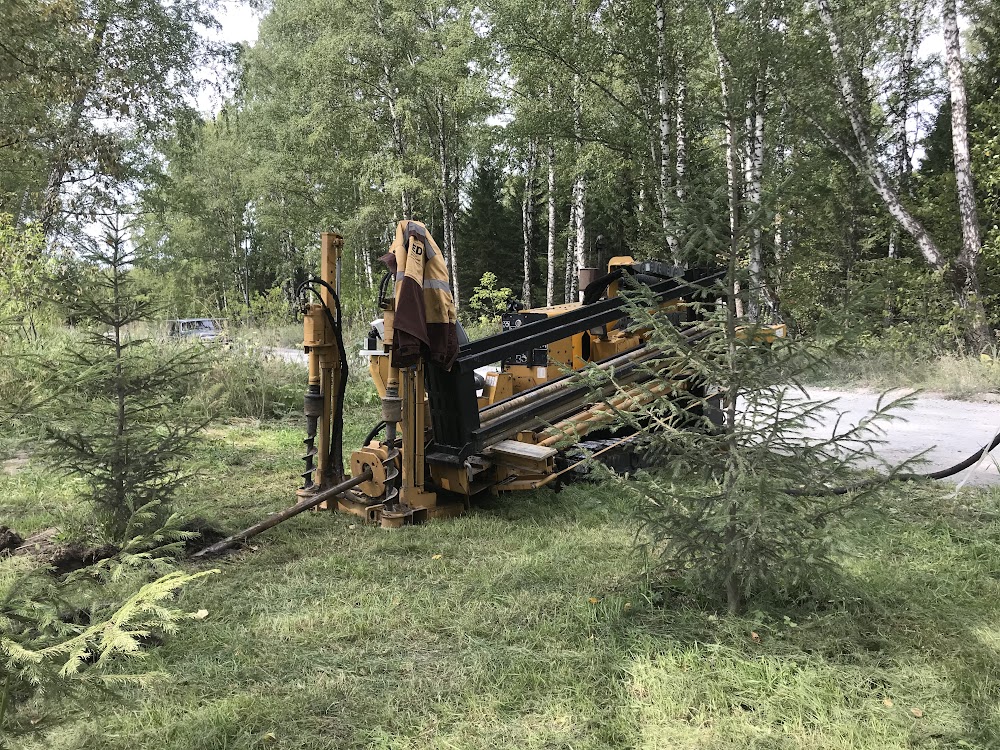

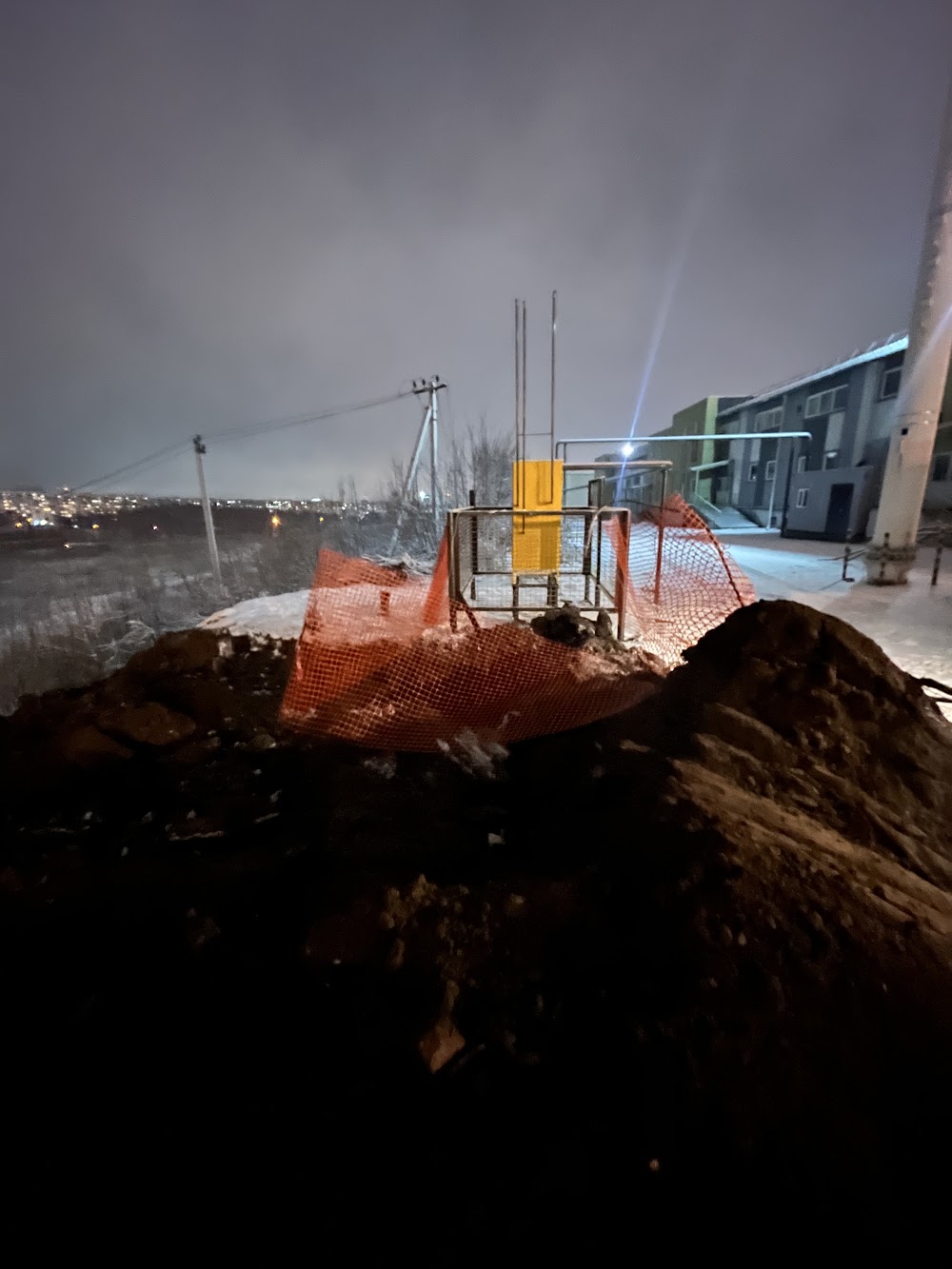

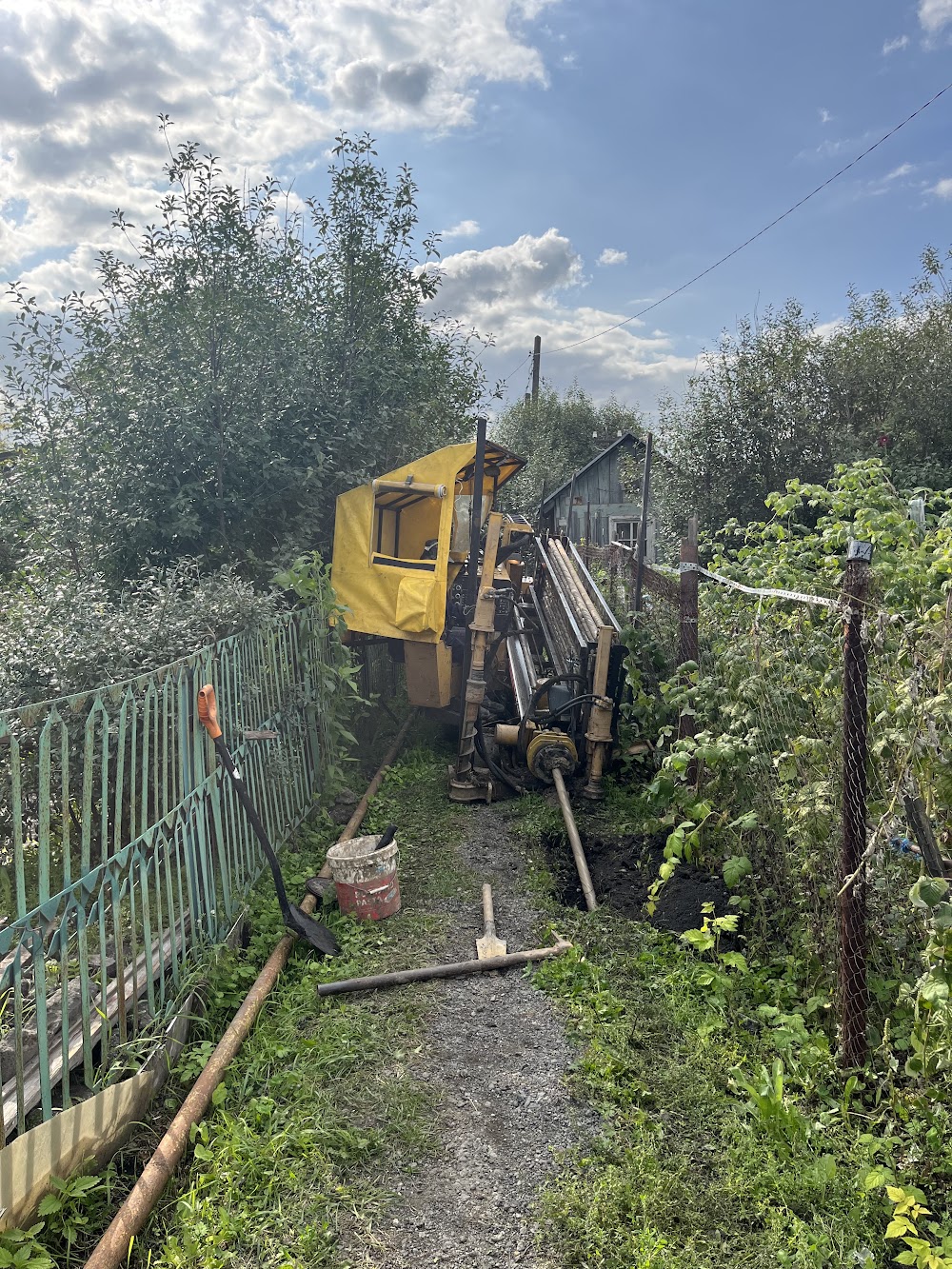

Реализованные проекты
Реализованные объекты разного назначения и диаметра — от промышленных площадок до садовых обществ и муниципальных сетей.
Другие реализованные объекты
Объекты, выполненные в качестве субподрядчика для генеральных подрядчиков и профильных организаций.
ТРАЕКТ
- Установки ГНБ с силой тяги от 5 до 45 тн.
- Стыковые и электромуфтовые сварочные аппараты
- Дизельный компрессор Airman
- Локационные системы DigiTrack (зонды, приёмники, дисплеи)
- Бортовые грузовики и самосвалы
- Мини прокольная установка
- Манипуляторы
- Трал
- Экскаваторы
- Илососы
- ✓Собственная бригада и техника
Работы выполняет штатный персонал компании — без привлечения субподрядчиков и посредников.
- ✓Расчёт до выезда на объект
Ориентировочная стоимость по диаметру и длине прокола известна заранее — на её основе можно планировать бюджет.
- ✓Полный комплект документации
Проект, согласование с балансодержателями сетей, акты скрытых работ, сдача эксплуатирующей организации.
- ✓Допуски и сертификаты
[ДОПУСКИ / СРО / СЕРТИФИКАТЫ КОМПАНИИ]
Застройщикам, подрядчикам и муниципальным заказчикам
Работаем в графике строительного объекта и с требованиями закупочных процедур — с полным пакетом сопроводительной документации.
- Интеграция ГНБ-этапа в общий график генподряда, работа по проекту сетей
- Опыт участия в закупках по 44-ФЗ / 223-ФЗ: [ЧИСЛО ГОСКОНТРАКТОВ]
- Комплект исполнительной документации для сдачи балансодержателю сети
- Возможность работы по договору с отсрочкой платежа — по согласованию
План трассы или ТЗ на проектирование, сведения о существующих коммуникациях в зоне работ, планируемые сроки объекта, диаметры и материалы труб.
Отправьте эти данные через форму в разделе контактов — ответим с расчётом и сроками.
Оставить заявку
г. Новосибирск и районы Новосибирской области
